气相防锈母粒与塑料薄膜三层共挤工艺对金属保护期的影响

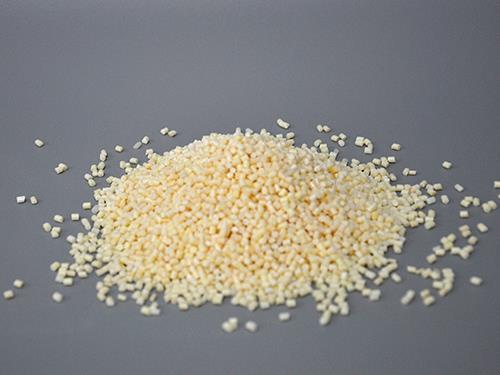

气相防锈母粒常与聚乙烯树脂混合吹膜，制成单层防锈袋。但单层结构中缓蚀剂易从两侧挥发，造成浪费且防锈期缩短。三层共挤工艺（A/B/A结构）可将气相防锈母粒集中添加于中间层（B层），内外表层为纯树脂层，减缓缓蚀剂释放速率，延长保护期。本文分析三层共挤对缓蚀剂扩散的控制作用及防锈效果提升数据。

三层共挤原理：使用三台挤出机，分别供给内层、中层、外层物料。中层加入含气相防锈母粒的混合料（添加量5%-10%），内外层使用纯树脂。缓蚀剂必须从中层穿透内层（或外层）才能挥发至包装内腔，路径增长，扩散阻力增大，释放速率降低。实验采用渗透扩散模型：单层膜（0.05mm）缓蚀剂挥发半衰期约30天；三层共挤膜（内层0.01mm+中层0.03mm+外层0.01mm）半衰期延长至90天。同时，内外纯树脂层提高了薄膜的力学性能和热封强度。

防锈效果对比：将同样尺寸的钢板分别用单层防锈袋和三防锈袋（三层共挤）包装，置于50℃恒温箱加速老化。30天后，单层袋内钢片出现轻微锈点；90天后，三层袋内钢片仍光亮。实际海运测试（上海-汉堡，45天）：三层共挤袋内金属件无锈，而单层袋部分产品生锈。因此，三层共挤结构特别适合长周期储运（6个月以上）。

工艺注意事项：三层共挤时各层熔融温度需匹配，避免层间剥离。内层厚度不宜过厚（0.01-0.015mm），否则缓蚀剂难以释放；外层可稍厚（0.015-0.02mm）以增强机械保护。定期检查共挤模头，防止物料交叉污染。三层共挤气相防锈袋是高端防锈包装的主流形式。
